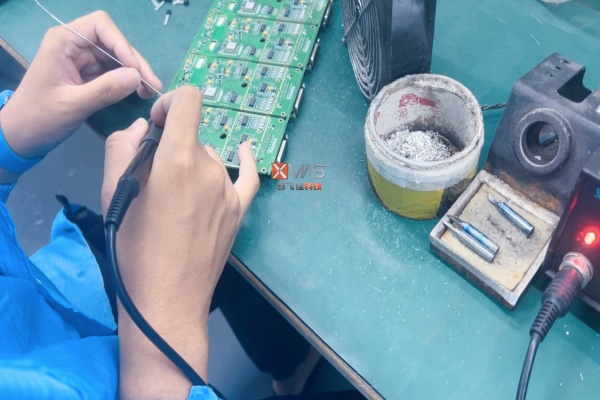

PCBA組裝加工過程中，元件貼裝僅僅是其中的一環，實際上，眾多電路板裝配還需涉及大量線束的手工焊接工作，這部分通常歸于DIP（直插式）插件環節。與SMT（表面貼裝技術）自動化的其他步驟不同，DIP要求工人將組件精確地插入電路板的通孔中，并隨后利用波峰焊技術施加焊料固定。線束本質上是由多條電線封裝于外護套內構成，此護套材料多為熱塑性或熱固性塑料，盡管能提供基礎防護，但面對極端環境或溫差變化時，保護效果有限，故在線束應用上存在一定局限。相比之下，電纜組件同樣包含多股電線并裹以更堅固的外層材料，這種設計使得它們能夠抵御嚴苛環境帶來的挑戰，顯示了與線束的顯著差異。
探討電纜組件與線束的主要區別之外，也需關注兩者在實際應用中遭遇的問題及其解決方案：
一、電纜組件常見挑戰及應對策略：
1.選型不當： 電纜組件性能故障常源自于選材不匹配工作環境。例如，若電纜強度不足以承受預期應力，可能導致斷裂。解決方案包括實施嚴格的拉力測試以驗證其耐受能力。
2.安裝錯誤： 不當?shù)陌惭b工藝，無論是PCB焊接疏忽還是模具設定偏差，均可能引發性能衰退。確保遵循嚴格的操作規程和質量控制至關重要。
3.測試缺失： 組件裝配后的測試不足會埋下隱患。全面而系統的測試流程是預防未來高額維修成本的關鍵。
二、.線束常見問題及解決辦法：
1.線材處理不當： 線材處理包括選型、裁剪等多道工序，任一環節失誤均可能影響最終成品。規范操作流程，加強過程監控是根本。
2.布局不合理： 電線布局混亂不僅影響線束的整體裝配，也可能引發后續使用中的故障?？茖W(xué)合理的布局規劃是必需的。
3.標簽錯誤： 在批量生產中，標簽錯誤會導致識別混亂。實施嚴格的標簽管理及復查程序，確保準確性。
4.焊接缺陷： 壓接不良或焊接瑕疵會直接影響電路性能，采用高精度焊接技術和加強質量檢驗是關鍵措施。
5.組件遺漏： 裝配時遺漏零件會直接導致線束失效。細致檢查裝配圖紙，強化裝配過程的核對機制。
6.綁線不當： 綁扎力度適中至關重要，過緊或過松均可能導致問題。制定標準操作規范，培訓工人掌握正確綁線技巧。
這些問題不僅是線束加工的痛點，也是影響PCBA貼片焊接質量的重要因素，因此，綜合提升工藝水平與質量控制顯得尤為關鍵。
