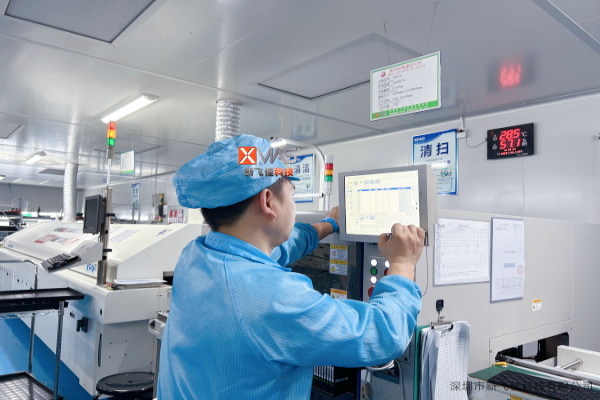

每款需要進行SMT加工的電路板都是不一樣的，所以它的貼片程序也會有所不同，那么在進行貼片加工前，貼片工作人員是如何對貼片機編輯的呢？接下來我們一起來了解一下吧。
SMT貼片編程的關鍵組成部分：
1、元器件布局信息：
簡而言之，這些信息描述了需要放置在PCB板上的各個元器件的具體位置、旋轉角度以及型號等。這些信息通常包括元器件型號、位號、X軸和Y軸的坐標值以及預期的放置角度。坐標的原點通常設定在PCB板的左下角。
2、基準識別參數：
基準數據涵蓋了基準點的位置、顏色、亮度以及搜索范圍等。在貼片操作開始前，貼片機上的攝像頭會先尋找這些基準點。一旦找到基準點，攝像頭會讀取其坐標位置，并發送給系統的微處理器進行分析。如有任何偏差，微處理器將發出指令，通過控制系統調整執行機構的移動，從而確保PCB板的精確對位。為了保障定位的準確性，通常至少需要設置兩個基準點。
3、元器件信息庫：
該數據庫存儲了各元器件的尺寸、引腳數量、引腳間距以及與之匹配的吸嘴類型等信息。
4、供料器配置數據：
此部分數據指定了每種元器件所使用的供料器及其在貼片機供料平臺上的具體放置位置。
5、PCB板參數：
PCB數據涉及到了PCB板的尺寸、厚度以及可能的拼板設置等關鍵參數。
當以上所有信息都配置完畢后，便可以在貼片機上開始其貼片作業流程了，（值得注意的是：不同的SMT貼片廠家會根據訂單進行調整，因此編程上可能會有一定差異）。
