電子器件和機電器件都含有電接點，連接兩個分開的接點的電氣聯系稱為互連。為了完成規定的功能，電子設備必須根據電路示意圖進行互連。

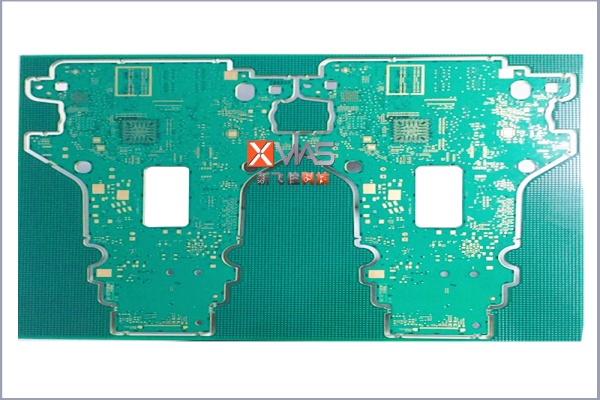

PCB電路板作為整機的一個組成部分，一般不能構成電子產品，必然存在外部連接問題。例如，印刷板之間、印刷板與外部組件之間、印刷板與設備面板之間需要電氣連接。印刷板設計的重要內容之一是選擇可靠性、工藝性和經濟性最佳的連接。外部連接方式有很多種，應根據不同的特點靈活選擇。
一.電路板的互連方式一：焊接方式
這種連接方式的優點是簡單、成本低、可靠性高，可以避免接觸不良引起的故障；缺點是交換和維護不方便。這種方法通常適用于零件外部引線較少的情況。
1、PCB導線焊接
這種方法不需要任何連接插件，只需用電線將PCB印刷板上的外部連接點直接焊接到板外的部件或其他部件。例如，收音機中的揚聲器、電池盒等。
二.電路板焊接時應注意：
(1)焊接導線的焊盤應盡量位于PCB印刷板的邊緣，并按統一尺寸排列，以便于焊接和維護。
（2）為了提高電線連接的機械強度，避免因電線拉扯而拉扯焊盤或印刷電線，應在PCB印刷板上焊點附近鉆孔，使電線穿過印刷板焊接表面的通孔，然后將焊盤孔插入元件表面進行焊接。
(3)通過線卡或其它緊固件將導線排列或捆扎整齊，與板固定，避免導線因移動而斷裂。
2、PCB電纜焊接
兩塊PCB電路板之間采用布線連接，可靠且不易出現連接錯誤，兩塊PCB印刷板的相對位置不受限制。直接焊接印刷板，通常用于連接兩塊印刷板之間的90度夾角。連接后，它成為一個整體PCB印刷板組件。
三.電路板的連接方式二：插件連接方式
插件連接通常用于復雜的儀器和設備。這種“積木”結構不僅保證了產品的批量生產質量，降低了系統成本，而且為調試和維護提供了便利。當設備發生故障時，維修人員無需檢查組件級別（即檢查故障原因，并將其追溯到特定組件。這項工作需要相當長的時間）。只要判斷哪塊板不正常，就可以立即更換，在最短的時間內排除故障，縮短停機時間，提高設備的利用率。更換的電路板可以在充足的時間內進行維修
1、印制板插座
這種連接方法通常用于更復雜的儀器和設備。這種方法是從PCB印刷板的邊緣制作印刷插頭。插頭部分根據插座的大小、觸點數、觸點距離和定位孔的位置進行設計，以匹配特殊的PCB印刷板插座。
制作板材時，插頭需要鍍金，以提高耐磨性，降低接觸電阻。該方法組裝簡單，互換性好，維護性好，適用于大規模生產的標準化。其缺點是印刷板的成本增加，對印刷板的制造精度和工藝要求較高；可靠性稍差，由于插頭部分氧化或插座老化，接觸不良。為了提高外部連接的可靠性，通常通過電路板上同一側或兩側的觸點并聯引出同一條引線。 PCB印刷板插座連接方式常用于多板結構產品，插座與印刷板或底板有插針式兩種。
2、標準插針連接
這種方法可用于印刷板的外部連接，尤其是在小型儀器中。兩塊印刷板通過標準針連接。兩塊印刷板一般平行或垂直，易于批量生產。
