電路板隱藏在我們生活中每個可見的電子設備產品上。隨著電子產品越來越現代化，人們對智能產品需求更為明顯，PCBA板的需求也越來越大。但是近年來主要原材料和能源價格的飆升給印刷電路板生產企業帶來了巨大的成本壓力。為了迎接挑戰，工廠必須采取有效措施來增加產能，減輕企業負擔。工廠在DIP插件生產領域，是怎么更好的提高效率的？
想要提高DIP插件加工生產效率，我們必須遵從生產制定的條規條例：
1.專用的防靜電帽子、衣服、手環、鞋子等佩戴整齊。
2.提前準備好物料，將領取料放在指定盒子，貼好標簽以防混料，提前預習熟悉好自己的工作內容。

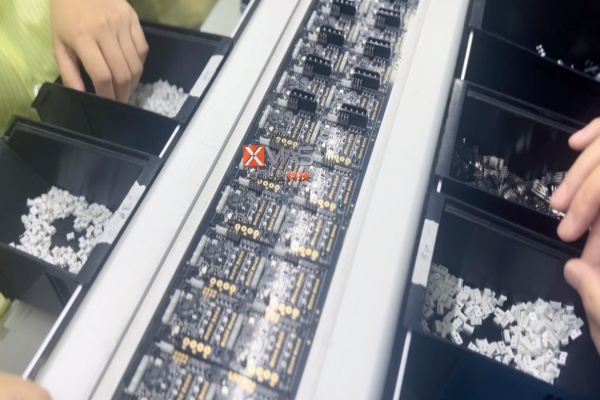

3.將本站位需要完成的放置零件插入到PCB板上的對應腳位上，并注意零件的正反面，緊貼板面。
4.用手輕輕按壓零件，確保零件放置到位，檢查零件是否有浮高，歪斜，極反等錯漏現象，
5.對插裝好的元器件進行檢查，及時剔除錯誤和有缺陷的的元器件
6.由于人工經常存在失誤出現漏檢現象，新飛佳科技引進了世界先進精準的測量技術，可以從各個角度方面對組件進行測量以獲得3D圖像，從而進行破損安全和高速的缺陷檢測?？梢钥焖俚臋z測出插件高度、位置、錯件，漏件、異物、零件翹起、BGA翹起、檢測等不良現象，大大提升了插件的工作效率。
7.對過完波峰焊爐的有臟污的主板進行清潔。
8.將零件引角外露太長的進行修剪，注意不要?jiǎng)潅娐钒?/p>
9.品質求對主板進行檢驗測試，已確保減少產品的不良率。一塊完整的電路板就生產出來了。
以上的所有動作進行到極致，我相信DIP插件加工的效率會大大的提高，生產出來的產品質量也會更加有保障。
