在SMT貼片加工（表面貼裝技術）工藝中，有多種多樣的元器件，其中有一種較為特殊的元件叫做“晶體”。接下來為大家介紹一下這款元件，并解釋一下這款產品在SMT貼片加工過程中失效的原因：

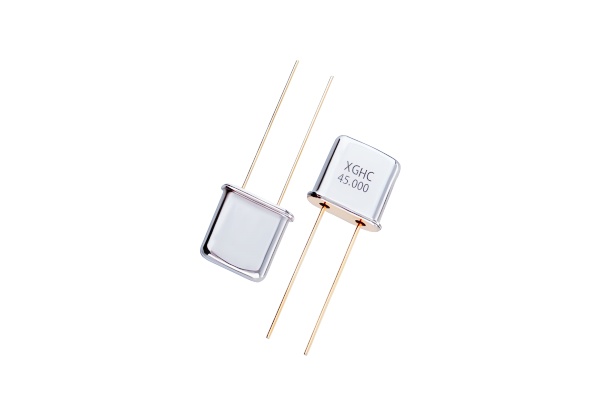

晶體振蕩器（晶振）因其獨特的物理性質，對振動和應力特別敏感。這種敏感性要求我們?cè)谡麄€(gè)貼片加工過程中，對晶振的工藝管控要特別嚴格。
晶振的敏感性源于其內部結構的精細性。振動和應力可能導致其內部結構的微小變化，進而引發頻偏和輸出電壓的不穩定。因此，在SMT工藝中，無論是引線成型階段還是SMT貼片焊接等工序，都需要特別注意避免任何可能產生的應力。
首先，在晶振的引線成型階段，需要避免過大的應力對引線的影響。特別是對于高精度的晶振，更需要精細控制成型過程中的應力。
其次，在PCB設計時，應避免將晶振放置在拼板的邊緣位置，以減少在分板過程中可能產生的應力。此外，對于有晶振的PCBA（印刷電路板組件），不建議采用手工分板，以確保晶振的安全。
在實際操作中，已經有一些案例表明了不當操作對晶振的影響。例如，在引線成型時，采用模板固定剪切的方法可能因剪腳產生的應力而傳導到晶振內部，導致頻偏。另外，分板不當也可能導致晶振功能失效，表現為輸出電壓不正常。
因此，新飛佳科技想說的是，在SMT貼片加工工藝中，對晶振的工藝管控是必要加強的。我們通過精細控制每個工序，避免應力產生，可以確保晶振的穩定性和可靠性，從而提高整個產品的性能。
